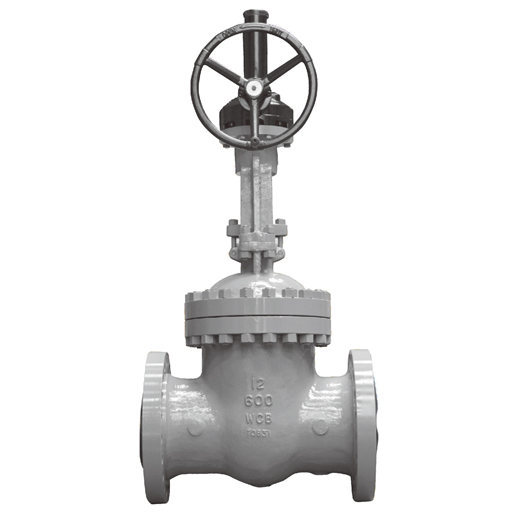

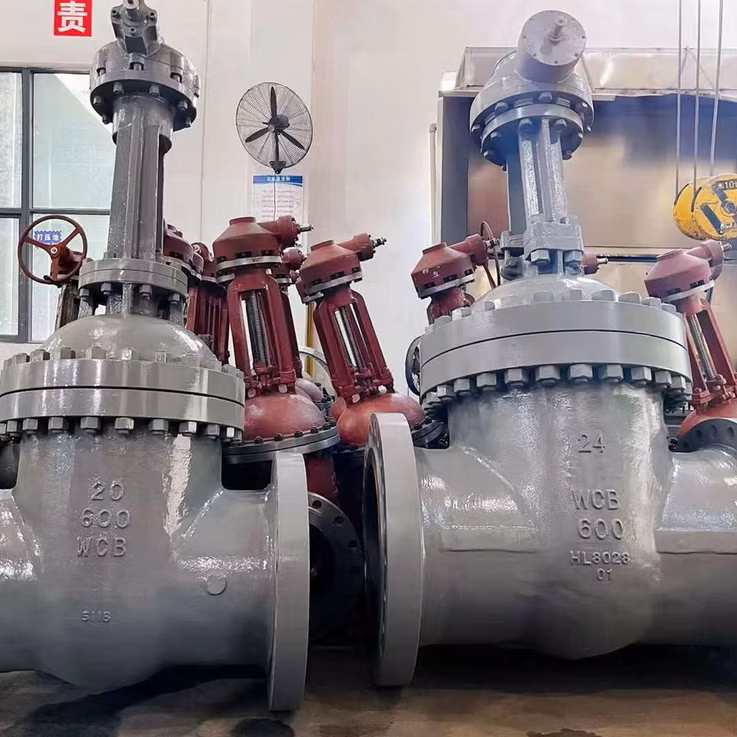

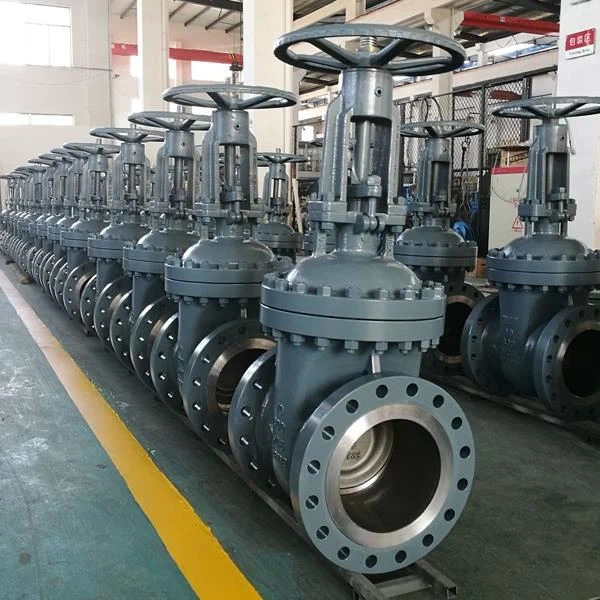

| NO. | PART | ASTM Material | Shengtian Group | |||||||||
| WCB | LCB | WC6 | CF8(M) | CF3(M) | ||||||||
| 1 | BODY | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) | ||||||
| 2 | GATE | A216 WCB+13Cr | A352 LCB+13Cr | A217 WC6+STL | A351 CF8(M) | A351 CF3(M) | ||||||
| 3 | SEAT | A105+13Cr | A105+13Cr | A217 WC6+STL | A351 CF8(M)+STL6 | A351 CF3(M)+STL6 | ||||||
| 4 | STEM | A182 F6 | A182 F6 | A182 F6 | A182 F304/F316 | A182 F304L/F316L | ||||||
| 5 | BONNET BOLT | A193 B7 | A320 L7 | A193 B16 | A193 B8(M) | A193 B8(M) | ||||||
| 6 | BONNET NUT | A194 2H | A194 7 | A194 4 | A194 8(M) | A194 8(M) | ||||||
| 7 | GASKET | SS304+GRAPHITE | PTFE/SS304+GRAPHITE | PTFE/SS316+GRAPHITE | ||||||||
| 8 | BONNET | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) | ||||||
| 9 | BACKSEAT | A182 F6 | A182 F6 | A182 F6 | - | - | ||||||
| 10 | PACKING | FLEXIBLE GRAPHITE | PTFE/FLEXIBLE GRAPHITE | |||||||||
| 11 | GLAND | A182 F6 | A182 F6 | A182 F6 | A182 F304 | A182 F304L/F316L | ||||||
| 12 | GLAND FLANGE | A216 WCB | A352 LCB | A217 WC6 | A351 CF8(M) | A351 CF3(M) | ||||||
| 13 | GLAND EYEBOLT | A193 B7 | A193 B8 | A193 B8 | ||||||||
| 14 | NUT | A194 2H | A194 8 | A194 8 | ||||||||
| 15 | PIN | AISI 1025 | AISI 1025 | |||||||||
| 16 | STEM NUT | BRONZE | BRONZE | |||||||||
| 17 | HANDWHEEL NUT | AISI 1035 | AISI 1035 | |||||||||
| 18 | SCREW | ASTM A36 | ASTM A36 | |||||||||
| 19 | HANDWHEEL | A536 60-40-18 | A536 60-40-18 | |||||||||
| 20 | BEARING GLAND | AISI 1035 | AISI 1035 | |||||||||
| 21 | GREASE NIPPLE | BRASS | BRASS | |||||||||
| 22 | NAMEPLATE | SS304 | SS304 | |||||||||

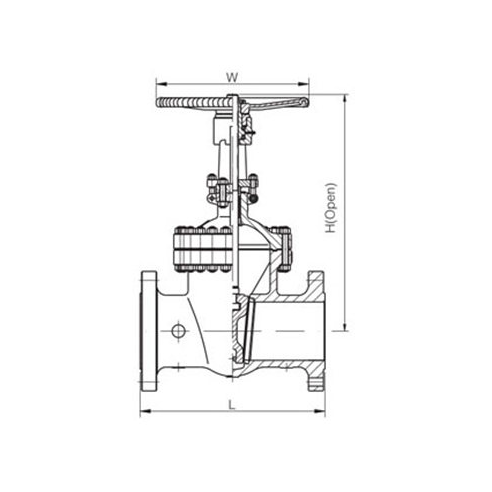

Dimensions data(mm)
| Size | in | 2 | 21/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L/L1 (RF/BW) |
in | 17.75 | 20 | 22.75 | 26.5 | 36 | 40.25 | 50 | 56 | - | - | - | - | - |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | - | - | - | - | - | |
| L2 (RTJ) |
in | 17.88 | 20.5 | 23 | 26.88 | 36.5 | 10.88 | 50.88 | 56.88 | - | - | - | - | - |
| mm | 454 | 514 | 584 | 683 | 927 | 1038 | 1292 | 1445 | - | - | - | - | - | |
| H (OPEN) |
in | 21.88 | 29 | 35 | 41.5 | 57 | 63.38 | 81.75 | 89.75 | - | - | - | - | - |
| mm | 631 | 736 | 890 | 1055 | 1450 | 1610 | 2075 | 2280 | - | - | - | - | - | |
| D0 | in | 12 | 18 | 20 | 20 | 24 | 24 | 24 | 24 | - | - | - | - | - |
| mm | 300 | 450 | 500 | 500 | 600 | 600 | 600 | 600 | - | - | - | - | - | |
| WT (Kg) |
RF/RTJ | 155 | 210 | 310 | 580 | 1600 | 2450 | 4570 | 7150 | - | - | - | - | - |
| BW | 124 | 160 | 245 | 460 | 1310 | 2010 | 3800 | 6000 | - | - | - | - | - |
